1. Conceitos básicos

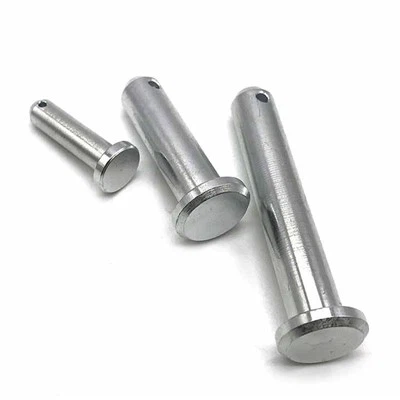

Definição: Um pino cônico é um pino cilíndrico com conicidade (geralmente 1:50 ou 1:48) que depende do atrito para caber em um orifício cônico para fixação e posicionamento.
Característica:
Autotravamento: O design cônico garante que o pino fique cada vez mais apertado à medida que é batido.
Destacável: pode ser removido com batidas reversas ou ferramentas de puxar.
Posicionamento de alta precisão: utilizado em situações onde é necessário alinhamento repetido (como engrenagens, acoplamentos).
2. Padrões e especificações
Padrões internacionais:
ISO 2339: Dimensões e tolerâncias para pinos cônicos (conicidade 1:50).
DIN 1/DIN 7977: Padrão alemão (conicidade 1:50).
ANSI B5.18: Padrão americano (conicidade 1:48, comumente utilizado na indústria de máquinas-ferramenta).
Anotação de dimensão:
Identifique o diâmetro da extremidade pequena (por exemplo, ∅ 6 × 60 representa uma extremidade pequena de 6 mm e um comprimento de 60 mm).
Faixa de diâmetro comum: ∅ 1 ~ ∅ 50 mm, com comprimento de até 300 mm.
3. Materiais e Processamento
|
Materiais |
Cenários de aplicação |
Tratamento de superfície |
|
Aço carbono (por exemplo, aço 45) |
Conexões mecânicas gerais |
Zincagem, revestimento de óxido preto |
|
Aço inoxidável (304/316) |
Ambientes-resistentes à corrosão (químico, marítimo) |
Passivação |
|
Liga de aço (42CrMo) |
Aplicações-de alto estresse (por exemplo, equipamentos de energia eólica) |
Têmpera e revenido (HRC 35-40) |
4. Instalação e desmontagem
Etapas de instalação:
Perfuração e alargamento: Primeiro faça um furo reto e, em seguida, use um alargador cônico (1:50) para processar o furo cônico.
Limpe a parede do furo: remova rebarbas e detritos.
Bater no pino: bater levemente com um martelo de cobre até que o pino fique nivelado com a superfície da peça (é proibido bater excessivamente).
Verifique a coordenação: O pino não deve estar solto e a área de contato deve ser maior ou igual a 80%.
Método de desmontagem:
Use um extrator de pino ou toque reverso na extremidade menor.
Aquecimento da peça (desmontagem assistida por expansão e contração térmica).
5. Cálculo de Projeto
Seleção de cone:
1: 50 (ISO/DIN): Máquinas Gerais.
1: 48 (ANSI): Indústria Norte-Americana de Máquinas-Ferramenta.
Força de tração: depende do coeficiente de atrito do ajuste cônico (geralmente requer verificação experimental).
6. Cenários típicos de aplicação
Posicionamento mecânico: A fixação circunferencial de engrenagens e eixos.
Pino de segurança: Proteção contra cisalhamento em caso de sobrecarga (como sistema de transmissão).
Aeroespacial: Alinhamento preciso das ligações de controle da aeronave (de acordo com os padrões da série NASM).
7. Problemas e soluções comuns
Causa e solução do problema
Desvio de usinagem do furo cônico solto ou desgaste do pino, realargamento, substituir por um pino maior
Dificuldade na desmontagem, corrosão ou interferência excessiva, infiltração de óleo imersão+aquecimento
Escolha materiais de maior resistência (como ligas de aço) para defeitos de material ou sobrecarga causada por fratura de vendas.
8. Soluções alternativas
Pino paralelo + extremidade roscada (como DIN 7): É necessária fixação adicional, mas é fácil de desmontar.
Pino cilíndrico elástico: adequado para ambientes vibratórios, mas sem propriedades-de autotravamento.
9. Sugestões de seleção
Posicionamento para cargas leves: Aço carbono galvanizado (baixo custo).
Carga pesada/impacto: têmpera de liga de aço + conicidade 1:50.
Ambiente de corrosão: aço inoxidável + tratamento de passivação.
