1. Determinação da forma inicial dos parafusos de máquina
Existem muitos tipos de parafusos de máquina, principalmente diferentes da forma geométrica da cabeça. No geral, a taxa de forjamento (S=Lo/do e D/h) para conformação de cabeça de parafuso de máquina é relativamente pequena, facilitando o forjamento. Para parafusos de máquina com formatos de cabeça simples, o forjamento único pode ser usado para peças produzidas por cabeçote a frio, conforme mostrado na Figura 36-16. No entanto, muitas variedades de parafusos de máquina têm formatos de ranhura de cabeça complexos. Para formatos de ranhuras cruzadas, a formação da cabeça requer dois ou mais processos de recalque. O formato inicial do puncionamento desempenha um papel decisivo no forjamento de produtos que atendem aos requisitos de ranhura de acordo com a norma.

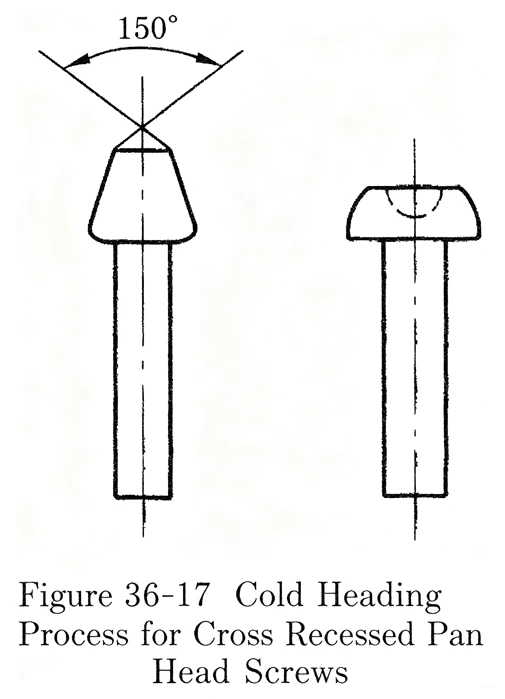

Ao formar a cabeça de recalque de precisão, o formato da ranhura é simultaneamente sujeito a recalque e extrusão. Neste momento, a deformação da cabeça do produto não só faz com que o metal flua e preencha a extremidade grande da cabeça devido ao deslocamento, mas também tem uma tendência a fluir na direção oposta da força devido à extrusão da forma da ranhura, afetando assim o enchimento do metal na borda da extremidade grande. Principalmente no sentido do sulco, há um claro fenômeno de “falta de carne”. A fim de resolver o defeito de incompletude local, o topo do punção é feito em forma de arco circular, e o punção inicial do parafuso de ranhura cruzada de cabeça redonda plana é feito em um topo cônico com um ângulo de cone de 120 graus -150 graus corpo, conforme mostrado na Figura 36-17. O objetivo é reduzir o fluxo reverso do metal durante a deformação, o que é benéfico para o preenchimento da extremidade grande do cabeçote.
2. Determinação da forma inicial do parafuso sextavado interno

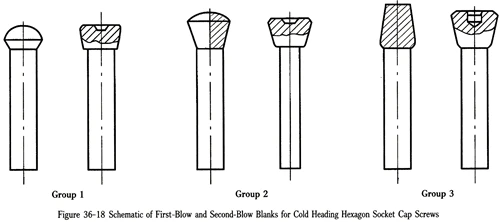

Parafuso de cabeça cilíndrica hexagonal interna de cabeça fria (taxa de forjamento da cabeça inferior a 1,5, devido ao furo hexagonal interno profundo na cabeça, a forma geométrica é complexa e os requisitos de desempenho do produto são altos, com classes de 8,8, 10,9 e 12,9. O aço usado é aço de carbono médio, aço de liga e tem baixo desempenho de conformação a frio. A deformação da cabeça é complexa, incluindo perturbação, extrusão direta e extrusão reversa. Portanto, a punção inicial e a formação de tais produtos geralmente requerem recalque inicial e um segundo recalque pré-formado. A Figura 36-18 lista várias formas de recalque iniciais comumente usadas na produção. No segundo estágio de recalque, a cabeça é recalcada para criar uma cavidade pré-formada hexagonal interna, o que reduz a quantidade de deformação ao refinar o furo hexagonal interno na próxima estação. uniforme para preencher as bordas das extremidades superior e inferior da cabeça.
